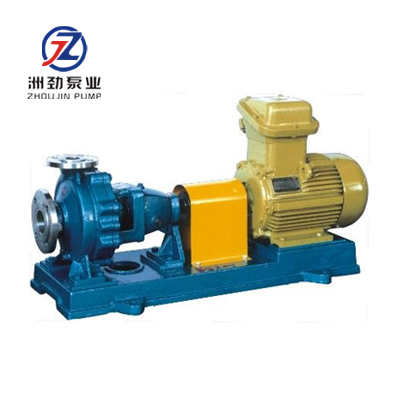

IH型化工离心泵

IH型化工离心泵

 一、IH型化工离心泵产品概述:
IH型化工泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858,具有性能范围广、效率高、“三化”水平高和维修方便等特点,其效率比F型泵平均提高5%,是国家推广的节能产品。

二、IH型化工离心泵产品用途:

IH化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

三、IH型化工离心泵技术参数:

流量:6.3~400m3/h;

扬程:5~132m;

转速:2900、1450r/min;

功率:0.55~110KW;

进口直径:50~200mm;

最高工作压力:1.6Mpa。

四、IH型化工离心泵型号意义:

五、IH型化工离心泵结构图:

序号
部件名称
序号
部件名称
1
泵体
5
中间支架
2
叶轮
6
悬架部件
3
泵盖
7
泵轴
4
机械密封



六、IH型化工离心泵性能参数:

型号
流量
m3/h
扬程
m
转速
r/min
电机功率
KW
口径 mm
吸入
排出
IH50-32-125
12.5
20
2900
2.2
50
32
6.3
5
1450
0.55
50
32
IH50-32-160
12.5
32
2900
3
50
32
6.3
8
1450
0.55
50
32
IH50-32-200
12.5
50
2900
5.5
50
32
6.3
12.5
1450
0.75
50
32
IH50-32-250
12.5
80
2900
11
50
32
6.3
20
1450
1.5
50
32
IH65-50-125
25
20
2900
3
65
50
12.5
5
1450
0.55
65
50
IH65-50-160
25
32
2900
5.5
65
50
12.5
8
1450
0.75
65
50
IH65-40-200
25
50
2900
11
65
40
12.5
12.5
1450
1.1
65
40
IH65-40-250
25
80
2900
15
65
40
12.5
20
1450
2.2
65
40
IH65-40-315
25
125
2900
30
65
40
12.5
32
1450
4
65
40
IH80-65-125
50
20
2900
5.5
80
65
25
5
1450
0.75
80
65
IH80-65-160
50
32
2900
11
80
65
25
8
1450
1.5
80
65
IH80-50-200
50
50
2900
15
80
50
25
12.5
1450
2.2
80
50
IH80-50-250
50
80
2900
22
80
50
25
20
1450
3
80
50
IH80-50-315
50
125
2900
37
80
50
25
32
1450
5.5
80
50
IH100-80-125
100
20
2900
11
100
80
50
5
1450
1.5
100
80
IH100-80-160
100
32
2900
15
100
80
50
8
1450
2.2
100
80
IH100-65-200
100
50
2900
22
100
65
50
12.5
1450
5.5
100
65
IH100-65-250
100
80
2900
37
100
65
50
20
1450
5.5
100
65
IH100-65-315
100
125
2900
75
100
65
50
32
1450
11
100
65
IH125-100-200
200
50
2900
45
125
100
100
12.5
1450
11
125
100
IH125-100-250
200
80
2900
75
125
100
100
20
1450
15
125
100
IH125-100-315
200
125
2900
110
125
100
100
32
1450
30
125
100
IH125-100-400
100
50
1450
30
125
100
IH150-125-250
200
20
1450
18.5
150
125
IH150-125-315
200
32
1450
30
150
125
IH150-125-400
200
50
1450
45
150
125
IH200-150-250
400
20
1450
37
200
150
IH200-150-315
400
32
1450
55
200
150
IH200-150-400
400
50
1450
90
200
150

七、起动、运行和停止:
 1、 起动前准备
 ⑴起动前要把泵和现场清理干净。
 ⑵检查托架内润滑油量是否适量(油面在油位计中心线2mm左右)油位计是否完好。
 ⑶未接联轴器前检查原动机的转向,与泵的转向箭头一致后,接好联轴器。
 ⑷在装好机械密封或填料和联轴器后可方便地用手转动泵轴,应无碰擦现象,并将联轴器的防护罩安装好。
 ⑸泵在吸上情况下使用,起动前应灌泵或抽真空;泵在倒灌情况下使用,起动前应用所输送液体将泵灌满,驱除泵中的空所后,将吐出管的闸阀关闭。
 ⑹起动前检查基础螺栓有无松动。压盖是否歪斜,以及润滑油和冷却水的供应情况。
 2、 起动
 ⑴关闭进出口压力(或真空)计和出水、(如有旁通管、此时也应关闭。)起动电机(最好先点动、确认泵转向正确后,才开始正式运行。),然后打开进出口压力(或真空)计,当泵达到正常转速,且仪表指出相应压力时,再慢慢打开出水,调节到需要的工况。在吐出管路关闭的情况下,泵连续工作的时间,不能超过3分钟。
 ⑵起动过程中要时时注意原动机的功率读数及泵的振动情况,振动数不应超过0.06毫米,测定部位是轴承座。
 ⑶密封情况:机械密封应无泄漏、发热现象、填料密封应呈连续滴流状态。

3、 运行
 ⑴经常检查泵和电机的发热情况(轴承的温升不应超过75℃)及油位计供油情况。(一般每运行1500小时后,要全部更换润滑油一次)。
 ⑵不能用吸入阀来调节流量,避免产生汽蚀。
 ⑶泵不宜在低于30%设计流量下连续运转,如果必须在该条件下连续运转,则应在出口处安装旁通管,排放多余的流量。
 ⑷注意泵运转有无杂音,如发现异常状态时,应及时消除或停车检查。
 4、 停止
 ⑴缓慢关闭吐出口管路闸阀(如果泵在倒灌情况下使用,还要关闭吸入管路的闸阀)、并关闭各种仪表的开关。
 ⑵切断电源。
 ⑶如果密封采用外部引液时,还要关闭引液。
 ⑷如果环境温度低于液体凝固点时,要放净泵内的液体,以防冻裂。
 ⑸如果长时间停车不用,除将泵内的腐蚀性液体放净外,各零部件应拆卸清洗干净,尤其是密封腔。最好是将泵拆下清洗后重新装好,除涂油防锈处理和封闭泵进、出口外,还应定期检查。

八、使用机械密封注意事项:
     IH型不锈钢化工氟塑料离心泵
可根据不同的使用条件安装不同形式的机械密封,(如内装单端面平衡和非平衡型,双端面平衡型及非平平衡型,外装式机械密封等。)根据所选用密封型式的不同,其使用方法和注意事项也有所不同。下面仅提几点一般应注意的事项。
 1、 由于机械密封一般适用在清洁的,无悬浮颗粒介质中使用,因此,对新安装的管路系统和储液灌,应认真冲洗干净,严防固体杂质进入机械密封端面而使密封失效。
 2、 在易结晶的介质中,使用机械密封应注意经常冲洗。停车后重新起动前,要将机械密封上的结晶清洗干净。
 3、 拆卸机械密封应仔细,不许用手锤,铁器等敲击,以免破坏动、静环密封面。
 4、 如果有污垢拆不下来时,应设法清除污垢,冲洗干净后再进行拆卸,以免损坏密封元件。
 5、 安装机械密封前,应检查所有密封元件是否有失效或损坏,如有则应重新修复或更换。
 6、 应严格检查动环与静环的相对磨擦密封面,不允许有任何细微的划痕、碰伤等缺陷。所有另部件,包括泵体,叶轮,密封腔等在装配前均应冲洗干净,尤其是动、静环庙面,要用清洁,柔软的布或棉纱认真擦拭干净,然后涂上一层清洁的油脂或机油。
 7、 装配中要注意消除偏差,紧固螺钉时,要均匀拧紧,避免发生偏斜,使密封失效。
 8、 正确调整弹簧的压缩量,泵安装好以后,以手扳动转子时,应感觉到密封弹簧既有一定的压缩量,而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动,则应适当调松一些。
 9、 对有外部冲洗的机械密封,起动前应先开启冲洗液,使密封腔内充满密封液。停车时,先停泵,后关密封冲洗液。
