IS、IR型单级单吸离心泵

IS、IR型单级单吸离心泵

一、IS、IR型单级单吸离心泵用途特点:

IS、IR型单级单吸离心泵是清水离心泵,用于工农业及城市、排水、消防供水等。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。

本泵结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。

IS、IR型泵通用性广,全系列共140种规格,但只用四种轴;同一规格的轴,轴承,轴封,

能互换;全系列泵的悬架也只有四种。

泵转速分为2900和1450转/分两种。

性能如下: 2900转/分 1450转/分

最大流量: 240米3/分400米3/分

最高总扬程: 125米 55米

最高转速: 3500转/分(用于60调波电源时,叶轮直径有所减少)

最高工作温度:80℃

允许吸入管路压力0.3MPa,泵的最高使用压力1.6MPa。

二、IS、IR型单级单吸离心泵结构说明:

本泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。

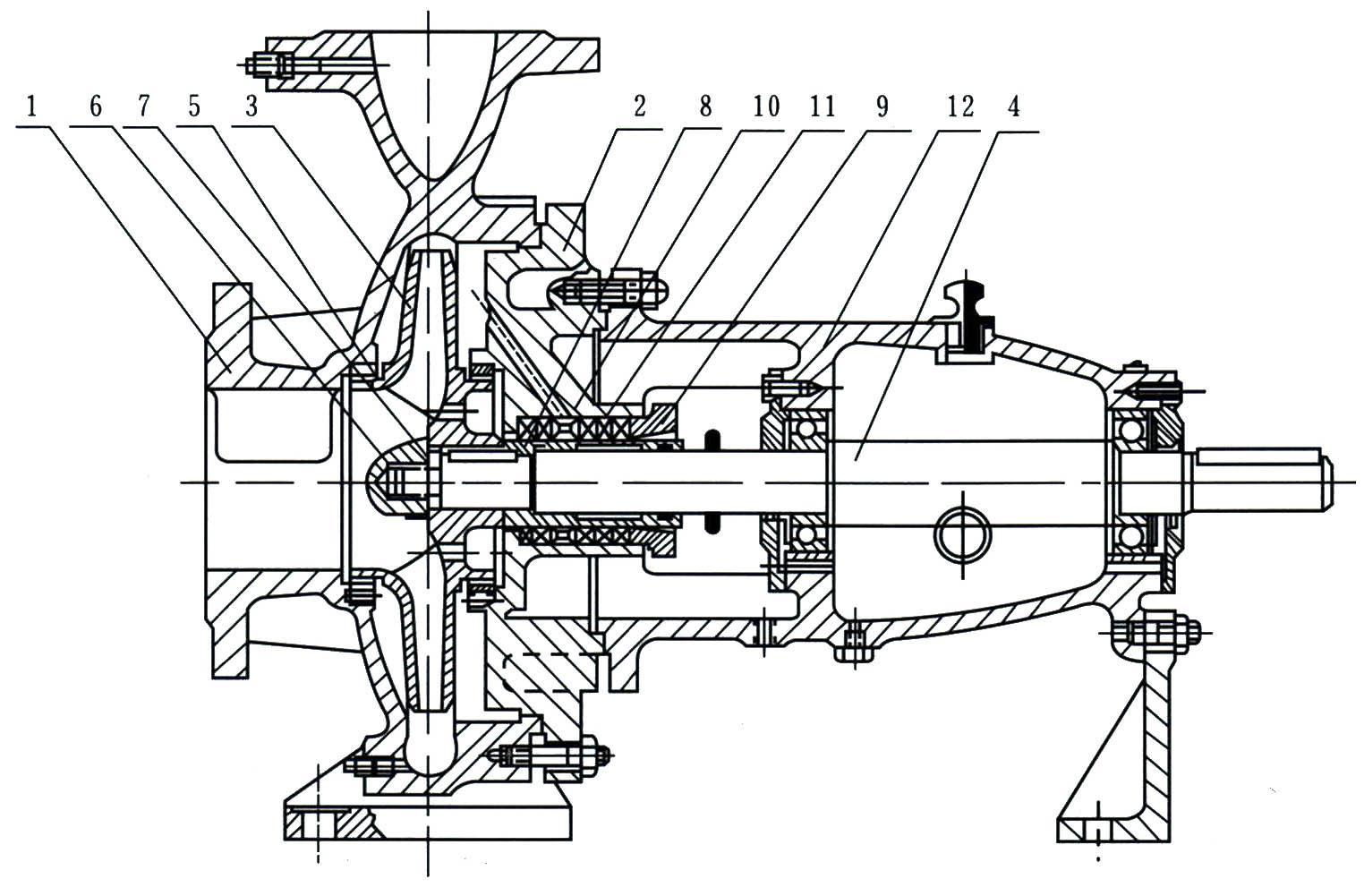

三、IS、IR型单级单吸离心泵结构图:

IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)及悬架轴承部件(12)等所组成。

IS、IR型泵的泵体和泵盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。

泵的壳体(即泵体和泵盖)构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡。则装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。

为避免轴磨损,在轴通过填料腔的部位装有轴套保护,轴套与轴之间装有O形密封圈,以防止沿着配合表面进气或漏水。

泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。

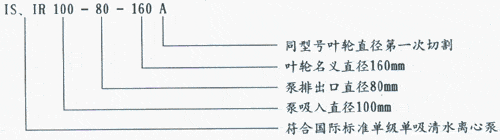

 四、IS、IR型单级单吸离心泵型号意义:

五、IS、IR型单级单吸离心泵性能参数:

型号

流量Q(m3/h)

扬程Lift(m)

n(r/min)转速

KW

效率%

必需汽蚀余量

轴功率

配用功率



IS50-32-125

12.5

20

2900

1.33

2.2

51

2



6.3

5

1450

0.19

0.55

45

2



IS50-32-160

12.5

32

2900

2.37

3

46

2



6.3

8

1450

0.34

0.55

40

2



IS50-32-200

12.5

50

2900

4.36

5.5

39

2



6.3

12.5

1450

0.65

1.1

33

2



IS50-32-250

12.5

80

2900

8.25

11

33

2



6.3

20

1450

1.27

2.2

27

2



IS65-50-125

25

20

2900

2.2

3

62

2



12.5

5

1450

0.31

0.55

55

2



IS65-50-160

25

32

2900

3.82

5.5

57

2



12.5

8

1450

0.53

0.75

51

2



IS65-40-200

25

50

2900

6.55

11

52

2




12.5

12.5

1450

0.93

1.5

46

2



IS65-40-250

25

80

2900

11.84

15

46

2



12.5

20

1450

1.75

3

39

2



IS65-40-315

25

125

2900

21.8

30

39

2



12.5

32

1450

3.3

5.5

33

2



IS80-65-125

50

20

2900

3.95

5.5

69

3



25

5

1450

0.53

0.75

64

2.5



IS80-65-160

50

32

2900

6.51

11

67

2.3



25

8

1450

0.88

1.5

62

2.3



IS80-50-200

50

50

2900

10.81

15

63

2.5



25

12.5

1450

1.49

2.2

57

2



IS80-50-250

50

80

2900

20.57

30

53

2.5



25

20

1450

2.72

4

50

2



IS80-50-315

50

125

2900

34.1

45

50

2.5



25

32

1450

4.54

7.5

48

2.5



IS100-80-125

100

20

2900

7.47

11

73

4.2



50

5

1450

0.99

1.5

69

3.4



IS100-80-160

100

32

2900

11.9

15

73

4.3



50

8

1450

1.58

2.2

69

3.4



IS100-65-200

100

50

2900

18.92

22

72

3.9



50

12.5

1450

2.5

3

68

2.5



100

80

2900

32.06

37

68

3.6



IS100-65-250

50

20

1450

4.33

5.5

63

2.5



IS100-65-315

100

125

2900

54.94

75

62

3.2



50

32

1450

7.52

11

58

2



IS125-100-200

200

50

2900

35.39

45

77

5



100

12.5

1450

4.66

7.5

73

2.9



IS125-100-250

200

80

2900

58.13

75

75

4.5



100

20

1450

7.56

11

72

2.3



IS125-100-315

200

125

2900

94.62

110

72

4.5



100

32

1450

13.42

22

65

2.5



IS125-100-400

100

50

1450

24.77

30

55

2.5



IS150-125-250

200

20

1450

14.16

18.5

77

2.8



IS150-125-315

200

32

1450

23.25

30

75

2.8



IS150-125-400

200

50

1450

38.93

55

70

2.5



IS200-150-250

400

20

1450

27.59

37

79

2.8



IS200-150-315

400

32

1450

44.15

55

79

3.5



IS200-150-400

400

50

1450

69.87

90

78

3.5
