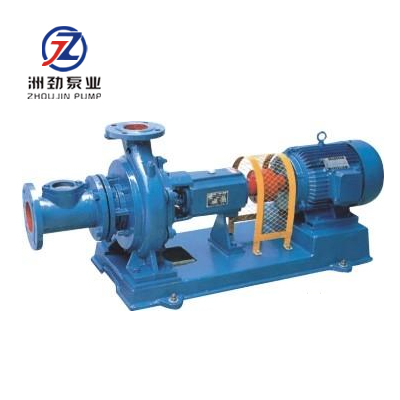

XWJ型无堵塞纸浆泵
一、XWJ型无堵塞纸浆泵产品概述：
新型XWJ型无堵塞纸浆泵是一种新型、节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等。
二、XWJ型无堵塞纸浆泵主要用途：
XWJ型纸浆泵可广泛适用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合。

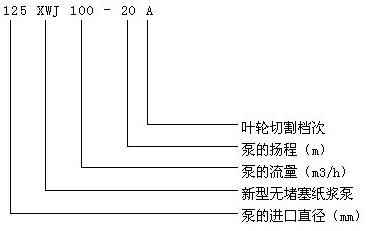

三、XWJ型无堵塞纸浆泵型号意义：

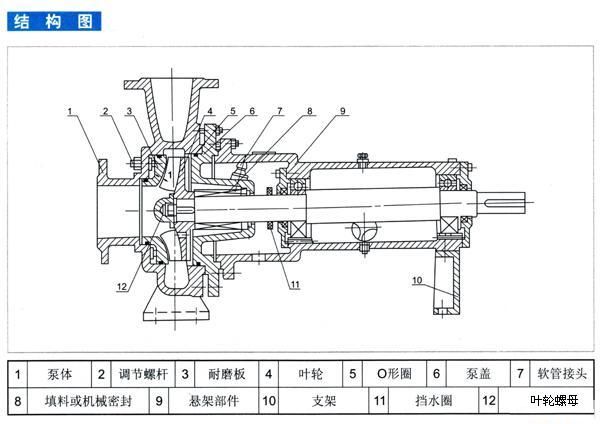

四、XWJ型无堵塞纸浆泵结构简介：
1、XWJ型纸浆泵为单级单吸悬臂式结构，主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成；
2、从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向（中间）排出；
3、泵为后开门结构，维修时可不必拆卸进出管路；
4、泵轴有两个高精度滚动轴承支撑，采用稀油润滑（20＃机油）；
5、轴封采用机械密封或填料两种形式；
6、耐磨板与叶轮前侧间隙可通过调节螺杆进行调节，
7、泵和电机有柱销联轴器直联传动。
五、XWJ型无堵塞纸浆泵性能参数：
|
型号
|
流量
（m3/h) |
扬程
（m) |
进出口径
（m) |
电机功率
（KW） |
转速
(r/min) |
|
80XWJ25-12.5
|
25
|
12.5
|
80
|
2.2
|
1450
|
|
80XWJ25-12.5A
|
20
|
10
|
80
|
1.5
|
1450
|
|
80XWJ25-20
|
25
|
20
|
80
|
3
|
1450
|
|
80XWJ25-20A
|
20
|
16
|
80
|
2.2
|
1450
|
|
100XWJ50-20
|
50
|
20
|
100
|
5.5
|
1450
|
|
100XWJ50-20A
|
45
|
18
|
100
|
4
|
1450
|
|
100XWJ50-20B
|
45
|
16
|
100
|
4
|
1450
|
|
100XWJ50-32
|
50
|
32
|
100
|
11
|
1450
|
|
100XWJ50-32A
|
40
|
26
|
100
|
5.5
|
1450
|
|
125XWJ100-20
|
100
|
20
|
125
|
11
|
1450
|
|
125XWJ100-20A
|
90
|
18
|
125
|
7.5
|
1450
|
|
125XWJ100-20B
|
80
|
16
|
125
|
7.5
|
1450
|
|
125XWJ100-32
|
100
|
32
|
125
|
15
|
1450
|
|
125XWJ100-32A
|
90
|
28
|
125
|
11
|
1450
|
|
125XWJ200-32B
|
80
|
26
|
125
|
11
|
1450
|
|
150XWJ200-20
|
200
|
20
|
150
|
18.5
|
1450
|
|
150XWJ200-20A
|
180
|
18
|
150
|
15
|
1450
|
|
150XWJ200-20B
|
160
|
16
|
150
|
11
|
1450
|
|
150XWJ200-32
|
200
|
32
|
150
|
30
|
1450
|
|
150XWJ200-32A
|
187
|
28
|
150
|
22
|
1450
|
|
150XWJ400-32B
|
170
|
24
|
150
|
18.5
|
1450
|
|
200XWJ400-20
|
200
|
20
|
200
|
37
|
1450
|
|
200XWJ400-20A
|
380
|
28
|
200
|
30
|
1450
|
|
200XWJ400-20B
|
340
|
25
|
200
|
22
|
1450
|
|
200XWJ400-32
|
400
|
32
|
200
|
55
|
1450
|
|
200XWJ400-32A
|
375
|
28
|
200
|
45
|
1450
|
|
200XWJ400-32B
|
340
|
24
|
200
|
37
|
1450
|
无堵塞纸浆泵使用说明
1、泵起动前，应按以下要求进行检査；
1.1、各螺栓是否己紧固；轴承室内是否已注入稀油(油位高为油标中心处)；
1.2、联轴器同轴度是否小于等于小Φ0.3mm,同时用手转动联轴器应感觉轻松均匀；
1.3、电机转向是否正确；
1.4、进口阀门是否全开；
1.5、出口阀门是否关闭；
1.6、密封水阀门是否开启；密封水压力要求：工作压力加上(0.3~0.5)kgf/c㎡
2、启动电机至额定转速后，缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80%。为宜)。
3、泵在运行过程中，应注意泵的运转稳定性及密封水的冷却、冲洗情况。
4、当泵运行一段时间或扬程有所下降时，应注意调整叶轮前侧间隙，调节方法如下：
先松开各紧固螺母，将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止，然后
再按顺时针将方头调节螺杆退回至1/2圈〈此时其间隙为0.8~1mm)，最后拧紧各螺母。
5、泵停止运转时，应先关闭出口阀门，然后再关闭电机电源等。
6、当泵需停用一段时间时，应排尽泵内积液，以便下次使用。
