JYWQ型自动搅匀潜水排污泵

JYWQ型自动搅匀潜水排污泵

一、JYWQ型自动搅匀潜水排污泵产品概述:

JYWQ、JPWQ系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有明显的先进性和实用性的环保产品。

二、JYWQ型自动搅匀潜水排污泵产品用途:

1、工厂、商业严重污染废水的排放。
2、城市污水处理、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村沼气池、农田灌溉、河塘清淤。
三、JYWQ型自动搅匀潜水排污泵结构特点:
1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力
2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。
3、隔板将底座一分为二,搅拌与进水互不影响。
4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封、既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。
6、泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护。本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。
8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号,由控制系统对水泵实施保护。
9、JPW带内循环冷却系统,能保证水泵在水池最低水位正常工作。

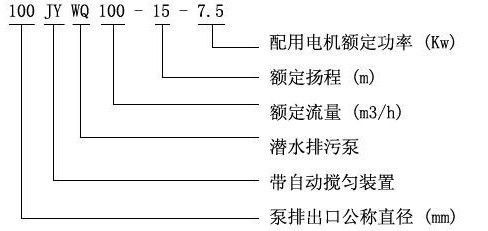

四、JYWQ型自动搅匀潜水排污泵型号意义:

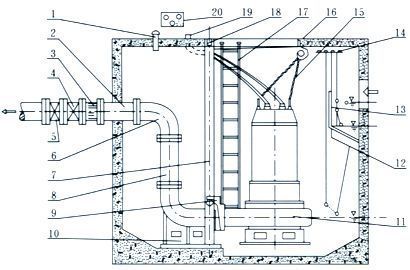

五、JYWQ型自动搅匀潜水排污泵结构图:



1
通风节
2
预埋管
3
膨胀节
4
逆止阀
5
闸阀
6
弯管
7
导轨
8
出水管
9
支架
10
耦合底
11
自动搅匀排污泵
12
浮球开关(水位开关)
13
隔板
14
浮球固定
15
小链
16
挂钩
17
人梯
18
支撑架
19
电缆出线
20
电机保护























六、JYWQ型自动搅匀潜水排污泵性能参数:

序号

型号

排出
口径
(mm)

额定
流量
(m3/h)

额定
扬程
(m)

搅拌
直径
(mm)

转速

(r/min)

效率

(%)

自动

耦合器

1

JYWQ50-12-15-1200-1.5

50

12

15

1200

2900

48

CAK-50

2

JYWQ50-20-7-1200-1.1

50

20

7

1200

2900

62

CAK-50

3

JYWQ50-10-10-1200-1.1

50

10

10

1200

2900

56

CAK-50

4

JYWQ50-15-15-1200-2.2

50

15

15

1200

2900

51

CAK-50

5

JYWQ50-25-10-1200-2.2

50

25

10

1200

2900

65

CAK-50

6

JYWQ50-15-20-1200-2.2

50

15

20

1200

2900

56

CAK-50

7

JYWQ50-20-15-1200-2.2

50

20

15

1200

2900

56

CAK-50

8

JYWQ50-42-9-1200-3

50

42

9

1200

2900

56

CAK-50

9

JYWQ50-17-25-1200-3

50

17

25

1200

2900

56

CAK-50

10

JYWQ50-25-22-1200-4

50

25

22

1200

2900

62

CAK-50

11

JYWQ50-40-15-1400-4

50

40

15

1400

2900

70

CAK-50

12

JYWQ50-25-32-1600-5.5

50

25

32

1600

2900

52

CAK-50

13

JYWQ50-40-30-1600-7.5

50

40

30

1600

2900

68

CAK-50

14

JYWQ65-25-15-1400-3

65

25

15

1400

2900

65

CAK-65

15

JYWQ65-37-13-1400-3

65

37

13

1400

2900

62

CAK-65

16

JYWQ65-25-28-1400-4

65

25

28

1400

2900

60

CAK-65

17

JYWQ80-40-7-1600-2.2

80

40

7

1600

2900

54

CAK-80

18

JYWQ80-29-8-1600-2.2

80

29

8

1600

2900

54

CAK-80

19

JYWQ80-43-13-1600-4

80

43

13

1600

2900

63

CAK-80

20

JYWQ80-50-10-1600-3

80

50

10

1600

1450

76

CAK-80

21

JYWQ80-40-15-1600-4

80

40

15

1600

2900

70

CAK-80

22

JYWQ80-60-13-1600-4

80

60

13

1600

2900

70

CAK-80

23

JYWQ80-35-25-1600-5.5

80

35

25

1600

2900

64

CAK-80

24

JYWQ80-50-25-1600-7.5

80

50

25

1600

2900

70

CAK-80

25

JYWQ80-50-30-1600-7.5

80

50

30

1600

2900

70

CAK-80

26

JYWQ100-80-9-2000-4

100

80

9

2000

1450

62

CAK-100

27

JYWQ100-110-10-2000-5.5

100

110

10

2000

1450

71

CAK-100

28

JYWQ100-70-15-2000-5.5

100

70

15

2000

1450

71

CAK-100

29

JYWQ100-100-15-2000-7.5

100

100

15

2000

1450

73

CAK-100

30

JYWQ100-80-20-2000-7.5

100

70

20

2000

2900

71

CAK-100

31

JYWQ100-50-35-2000-11

100

100

35

2000

2900

68

CAK-100

32

JYWQ100-70-22-2000-7.5

100

80

22

2000

2900

70

CAK-100

33

JYWQ100-100-22-2000-15

100

150

22

2000

1450

61

CAK-100

34

JYWQ100-80-30-2000-15

100

210

30

2000

1450

67

CAK-100

35

JYWQ150-150-10-2000-7.5

150

250

10

2000

1450

75

CAK-150

36

JYWQ150-210-7-2500-7.5

150

150

7

2500

1450

78

CAK-150

37

JYWQ150-250-6-2500-7.5

150

200

6

2500

1450

79

CAK-150

38

JYWQ150-150-15-2500-11

150

65

15

2500

1450

79

CAK-150

39

JYWQ150-200-10-2500-15

150

180

10

2500

1450

73

CAK-150

40

JYWQ150-65-40-3200-18.5

150

150

40

3200

1450

58

CAK-150

41

JYWQ150-180-22-2600-18.5

150

110

22

2600

1450

75

CAK-150

42

JYWQ150-150-26-2600-18.5

150

300

26

2600

1450

72

CAK-150

43

JYWQ150-110-30-2600-18.5

150

130

30

2600

1450

72

CAK-150

44

JYWQ150-300-15-2600-22

150

100

15

2600

1450

76

CAK-150

45

JYWQ150-130-30-2600-22

150

300

30

2600

1450

70

CAK-150

46

JYWQ150-100-40-3000-30

150

250

40

3000

1450

64

CAK-150

47

JYWQ200-300-7-3000-11

200

300

7

3000

1450

75

CAK-200

48

JYWQ200-250-11-3000-15

200

250

11

3000

1450

72

CAK-200

49

JYWQ200-300-10-3000-15

200

300

10

3000

1450

75

CAK-200

50

JYWQ200-250-15-3000-18.5

200

250

15

3000

1450

72

CAK-200

51

JYWQ200-400-10-3000-22

200

400

10

3000

1450

75

CAK-200

52

JYWQ200-200-20-3000-22

200

200

20

3000

1450

73

CAK-200

53

JYWQ200-250-22-3000-30

200

250

22

3000

1450

73

CAK-200

54

JYWQ250-600-7-3000-22

250

600

7

3000

1450

78

CAK-250

55

JYWQ250-600-9-3000-30

250

600

9

3000

1450

78

CAK-250












































































JYWQ自动搅匀排污泵使用注意事项
(1)运转前应用兆欧表检查电机定子绕组对地的绝缘电阻,最低不得少于50兆欧。
(2)检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
(3)电压超过额定电压的±10%时,不得启动电泵。
(4)以保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
(5)电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,
置于干燥处,并注意防冻。
(6)禁止将电缆作为安装起吊绳使用。
(7)检查转子运转方向,从上向下看应为顺时针方向旋转。
(8)室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及开关,防止触电。
(9)移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
(10)严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得任意加粗保险丝。
(11)泵运转时,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。(指末配全自动保护柜的情
况)。
(12)电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉
淀,应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
(13)用户应根据实际使用的工况选择合适的流量扬程,以达到最佳使用效果,泵铭牌或说明书上所示参数为该
最佳使用工况点,用户可选在(0.7~1.2)倍最佳流量内使用,禁止超流量使用,否则流量过大,扬程过低容
易使电机过载。
JYWQ自动搅匀排污泵故障的原因及解决方案

故障现象

原因分析

排除方法

JYWQ自动搅匀排污泵不能启动与运转

电压太低

调节电压或电压正常时工作

叶轮被杂物卡住

清除杂物

螺帽或平键损坏致使叶轮打滑

更换损坏零件

JYWQ自动搅匀排污泵超负荷

转子部件卡滞或过流部件被异物卡住

重新装配、清除异物

轴承损坏、轴变形

更换轴承、校正轴

JYWQ自动搅匀排污泵流量不足

吸入口或输出管被阻

清除杂物,保证畅通

电机转速低于额定转速

提高转速

叶轮打坏

更换叶轮

扬程过高

降低扬程

旋向相反

改换转向

介质太稠或供应量不畅通

冲稀介质,增大供应量

JYWQ自动搅匀排污泵噪声与振动

叶轮与泵体有磨擦

检查泵的装配并进行调整

轴承损坏或少油

更换轴承或加油

螺帽松动

更换螺帽

泵体中有杂物

清除杂物

吸入口有空气渗入

控制最低水位
